Este Sistema incorpora un motor que va instalado en el centro del eje (no ocupa espacio hacia los lados)
utilizando resortes de torsión necesarios para el accionamiento manual de la cortina en caso de corte de
energía eléctrica.
Al instalarse al interior del rasgo se debe considerar un espacio de al menos 40 mm ya sea al lado izquierdo o
derecho del rasgo con la finalidad de dejar libre la salida del cable y la piola de desbloqueo del freno
electromagnético.
Este motor incorpora límites de carrera electrónicos tanto en la subida como en la bajada de la cortina.
El zócalo puede llevar cerraduras laterales para candados (opcional) debiendo tener la precaución de abrirlos
previo al accionamiento de la cortina.
El cliente deberá proveer un punto de energía y una canalización de bajada para la instalación del comando
de la cortina.
La instalación de esta cortina se efectúa siguiendo los mismos procedimientos que las cortinas manuales. CORTINA METÁLICA SISTEMA MANUAL - INSTALACIÓN BAJO DINTEL

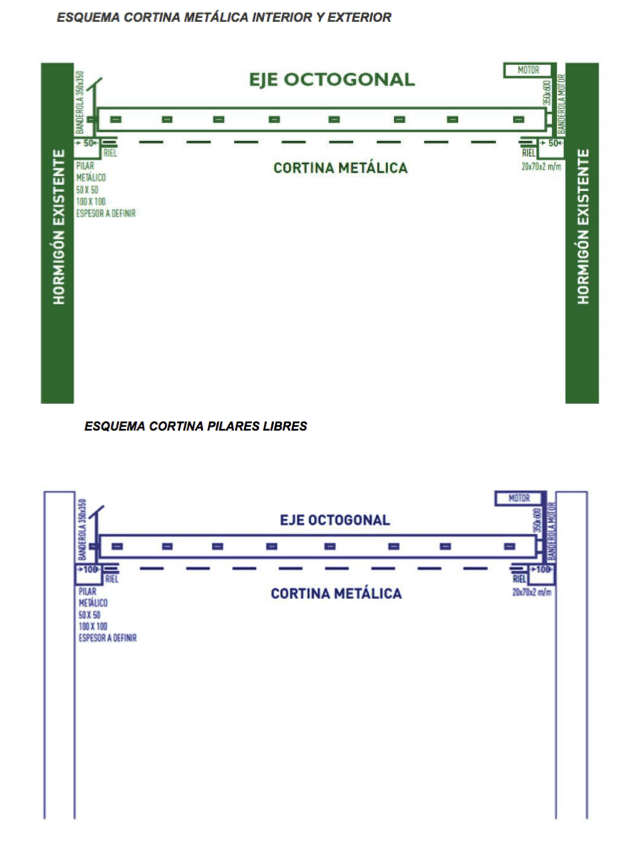

Las cortinas metálicas que utilizan este tipo de motor pueden ser instaladas tanto bajo el dintel como por
detrás o delante de estos.
Cuando es montada bajo dintel y al interior del rasgo es necesario considerar un espacio de 50/mm fuera del
riel, debiendo instalarse un pilar metálico de 50x50x2 mm (o similar) tanto al lado del motor como en el otro
extremo para generar el lugar que utiliza el mecanismo de accionamiento del motor.
Al ser instaladas en estructuras metálicas estos espacios se podrán utilizar dependiendo del tipo de perfiles
que conforman el rasgo.
El montaje por detrás o delante del dintel y al exterior de los rasgos no necesariamente precisa de un pilar
metálico, dependiendo del espacio libre que exista en cada estructura.
Este sistema utiliza ejes octogonales plegados en ocho caras iguales con un diámetro variable de acuerdo a la
dimensión y peso de cada cortina, puede montarse en ejes de 200, 250, 300 o más mm de diámetro
dependiendo estos del tamaño de las cortinas.
Los rieles o guías laterales pueden ser en “U” de 50x30x2 mm 75x30x2 mm recomendable para cortinas
hasta un ancho aproximado de cinco metros, para anchos superiores esto pueden ser de 100x30x2 mm o
rieles de seguridad de 60x100x2mm con doble pestaña.
Los equipos pueden ser monofásicos o trifásicos desde 300 kilos hasta 2000 kilos.
